4/6コーナー高速折り糊付け機
  • 4/6コーナー高速折り糊付け機4/6コーナー高速折り糊付け機

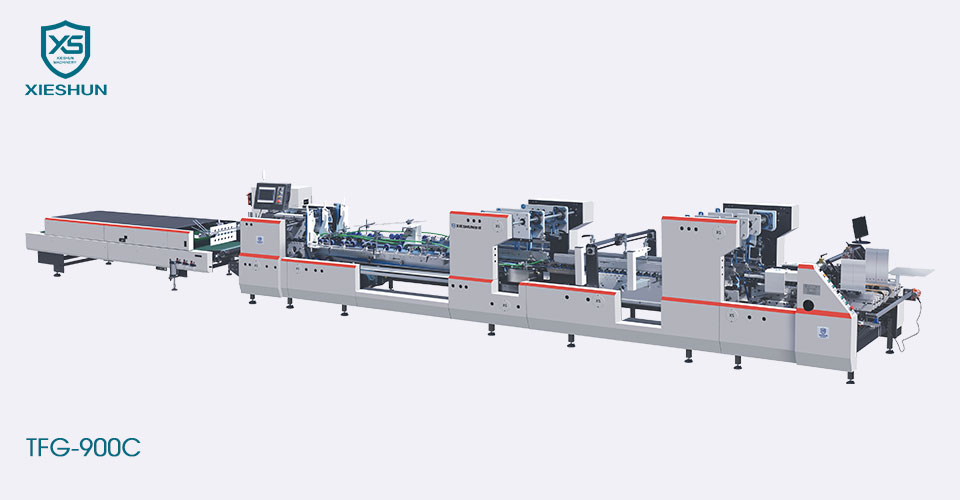

4/6コーナー高速折り糊付け機

Model:TFG-900C

XIESHUNサプライヤーが提供するこの4/6コーナー高速折りたたみおよび接着機は、4コーナーまたは6コーナーカートンの折りたたみおよび接着プロセスを効率的に処理できるように特別に設計されています。この機械は高度な制御システムを使用して、段ボールの位置、接着剤の量、接着圧力などの主要なパラメーターを正確に制御し、製品品質の一貫性と安定性を確保します。

TFG-900C 4/6 コーナー高速折りたたみおよび接着機は、重梱包業界の中型および大型の箱の作業に最適です。その設計には駆動上部キャリアが含まれており、マイクロフルートや段ボール箱を正確に折りたたんだり閉じたりすることが容易になります。折りたたみインナーリフティングのオプション機能、付属品の迅速な交換、簡単なセットアップとより速い生産速度により、高い生産性と作業品質が保証されます。最も要求の厳しいパッケージング市場に対応します。


モデル TFG-900C
適切な材質 200~800g/㎡の段ボールおよびN/F&Eフルート段ボール
速度範囲 0~400m/分
インチング速度 30m/分
最大空白幅 900mm
寸法(L) 15800mm
寸法(幅*高さ) 1400mm×1900mm
機械重量 9T
機械的動力 23.2kw
圧縮空気 6バール
エアコンプレッサー容量 10㎡/h
空気タンク容量 60L


モデル
TFG-900C
A 160~900mm
B 100~900mm
E 70~440mm
A 170~850mm
B 170~900mm
E 80~440mm
A 160~850mm
B 160~800mm
H 25~120mm
A 270~700mm
B 160~450mm
H 25~120mm
A 270~700mm
B 160~800mm
H 25~120mm



機械の部分写真

フィーダ

◆左右のバッフルは持ち上げやすいです。

◆給紙ユニットの給紙ベルトは独立して調整でき、スムーズで安定した給紙を実現します。

◆サーボモーター、均一な用紙間隔を確保するための独立した速度調整。

◆給紙吸引装置(オプション)。

位置合わせ

◆給紙部から送り出された段ボールは、矯正部で真っ直ぐに走行するように修正・指導されます。

◆矯正部の上部圧力ドライブは、さまざまな厚紙に適応して安定性を保証するために上下に調整できます。

プレフォールディングセクション

◆分割された左右の上部ベルトプレートは、製品要件に応じて調整でき、迅速かつ効率的です。

◆カートンの 1 行目での 180 度の事前折り、および 3 行目での 135 度の事前折りを効率的に完了でき、最終成形効果を最適化できます。

◆自動駆動アッパーキャリア、段ボール箱の正確な折り畳み

ロックボトム

3つのグループのコンベアベルト構造、セグメント化された上部ベルトプレート機能により、特殊形状の箱製品の生産の問題を効果的に克服できます。

中央上部のベルトプレートは取り外し可能で、製品要件に応じて分解してデバッグできます。

4&6コーナーデバイス

◆インテリジェントサーボモーターによって駆動・制御される電子折りたたみフックは、独立して制御される2つのサーボ軸に搭載されており、すべてのボックスフラップの折りたたみを正確にガイドします。

◆四隅箱、六隅箱など様々なタイプの製作が可能です。

◆ヒューマンマシンインターフェースはインテリジェントに設定されており、操作が簡単で、直観的で理解しやすいです。


下部糊付けユニット

◆機械式左右下部接着剤シリンダー、接着剤ホイールと接着剤シリンダーの独立した設計、接着剤の投入なしで高速、掃除とメンテナンスが簡単。

◆接着ホイールは5mm幅で商品に合わせて交換可能です。

折り畳み部

◆3枚伝動ベルト構造。

◆左右の外折ベルト速度を独立して微調整でき、成形精度を確保します。

◆自動駆動アッパーキャリア、段ボール箱の正確な折り畳み

転送セクション

◆独立した周波数変換を備えたセパレートモーター。

◆上下のベルト延長調整はシンプルで操作が簡単です。

◆高速電子キックカウンターを搭載。

コントロールパネル

◆10インチの大画面を採用し、簡単かつ直感的な操作が可能です。

◆多言語対応可能です。

◆メモリー機能とリモコン(オプション)。

コンベア

◆自動モードでは、ボックス間隔を設定し、ベルト速度とホスト速度が比例関係にあり、光電がボックスを検出するとベルトが移動します。

◆手動モードではベルトは一定速度で移動し、ホスト速度の影響を受けません。

◆圧力部分は空気圧プレスを採用しており、圧力制御はより正確であり、製品の接着効果はより保証されています。
