自動ヘビーデューティ 4 および 6 コーナーフォルダーグルア
  • 自動ヘビーデューティ 4 および 6 コーナーフォルダーグルア自動ヘビーデューティ 4 および 6 コーナーフォルダーグルア

自動ヘビーデューティ 4 および 6 コーナーフォルダーグルア

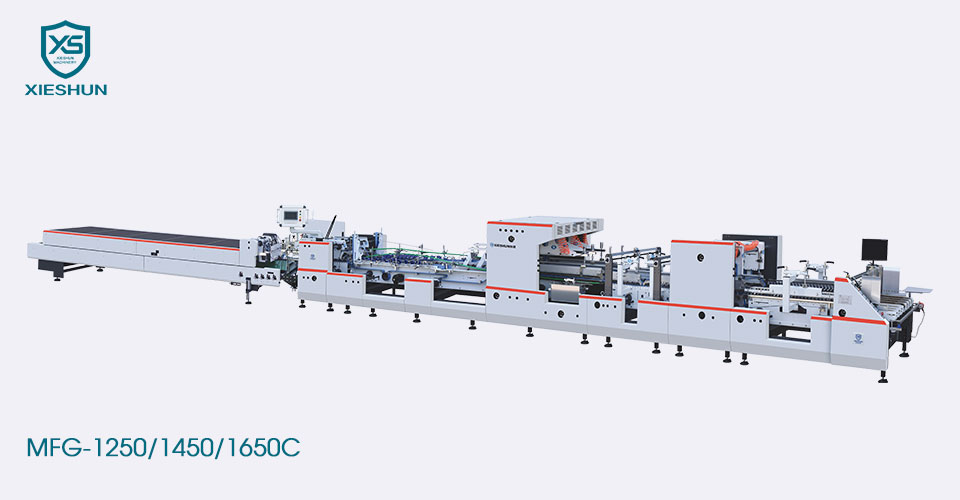

Model:MFG-1250/1450/1650C

XIESHUN MFG-1450 自動高耐久 4 コーナーおよび 6 コーナーフォルダーグルアーは、包装業界に革命をもたらす高度で多用途な機器です。クイックチェンジアクセサリ、簡単なセットアップ、高速性、高い生産能力に重点を置いたこの機械は、効率と柔軟性を求めるあらゆる製造施設にとって必須の製品です。

XIESHUN MFG-1250/1450/1650C 自動高耐久 4 および 6 コーナーフォルダーグルアーは、重包装業界の中型および大型の箱に適用されます。特殊な自動駆動アッパーキャリアにより、マイクロフルートや段ボール箱の正確な折りたたみが容易になります。独立したサーボモーターによる折り畳み駆動により、正確な速度調整が可能です。二次折り目付けは、不適切な型抜きや折り目などのさまざまな理由により、カートンのフィッシュテールを揃えることができます。


モデル MFG-1250C MFG-1450C MFG-1650C
適切な材質 200~800g/㎡の段ボールおよびN/F&Eフルート段ボール
速度範囲 0~400m/分
インチング速度 30m/分
最大空白幅 1250mm 1450mm 1650mm
寸法(L) 1750mm 1750mm 1800mm
寸法(幅*高さ) 1800mm×1600mm 2000mm×1600mm 2200mm×1600mm
機械重量 10T 11T 12T
機械的動力 29kw 29kw 29kw
圧縮空気 6バール
エアコンプレッサー容量 10㎡/h
空気タンク容量 60L


モデル

MFG-1250C MFG-1450C MFG-1650C


最小/mm z 最大/mm
A 100mm 1250mm 1450mm 1650mm
B 180mm 1000mm 1000mm 1000mm
E 85mm 600mm 715mm 815mm
A 200mm 1050mm 1400mm 1600mm
B 100mm 1000mm 1000mm 1000mm
E 90mm 515mm 690mm 790mm
A 180mm 1050mm 1400mm 1600mm
B 140mm 1000mm 1000mm 1000mm
H 30mm 150mm 150mm 150mm
A 180mm 1050mm 1400mm 1600mm
B 140mm 1000mm 1000mm 1000mm
H 30mm 150mm 150mm 150mm
A 220mm 1000mm 1200mm 1400mm
B 140mm 1000mm 1000mm 1000mm
E 15mm 50mm 50mm 50mm



機械の部分写真

フィーダ

◆左右のバッフルは持ち上げやすいです。

◆給紙部の給紙ベルトは独立して調整でき、スムーズな給紙が可能です。

◆サーボモーター、均一な用紙間隔を確保するための独立した速度調整。

◆給紙吸引装置(オプション)。

位置合わせ

◆給紙ユニットから送り出された段ボールは、矯正ユニットによってまっすぐに走行するように矯正・誘導されます。

◆補正ユニットの上部圧力ドライブは、さまざまな厚紙に適応して安定性を保証するために上下に調整できます。

プレフォールディングセクション

◆分割された左右の上部ベルトプレートは、製品要件に応じて調整でき、迅速かつ効率的です。

◆カートンの1ライン目での180度事前折り、3ライン目での135度事前折りを効率よく完了させることができ、最終成形効果を最適化します。

◆自動駆動アッパーキャリア、段ボール箱の正確な折り畳み

ロックボトム

3つのグループのコンベアベルト構造、セグメント化された上部ベルトプレート機能により、特殊な形状の箱製品の生産の問題を効果的に克服できます。

中央上部のベルトプレートは取り外し可能で、製品要件に応じて分解してデバッグできます。

4&6コーナーデバイス

◆インテリジェントサーボモーターによって駆動・制御される電子折りたたみフックは、独立して制御される2つのサーボ軸に搭載されており、すべてのボックスフラップの折りたたみを正確にガイドします。

◆四隅箱、六隅箱など様々なタイプの製作が可能です。

◆ヒューマンマシンインターフェースはインテリジェントに設定されており、操作が簡単で、直観的で理解しやすいです。


下部糊付けユニット

◆機械式左右下部接着剤シリンダー、個別の接着剤ホイールと接着剤シリンダー設計、接着剤の投入なしで高速、掃除とメンテナンスが簡単。

◆接着ホイールは5mm幅で商品に合わせて交換可能です。

折り畳み部

◆3枚変速ベルトプレート構造。

◆左右の外折ベルト速度を独立して微調整でき、成形精度を確保します。

◆自動駆動アッパーキャリア、段ボール箱の正確な折り畳み

転送セクション

◆別々のモーターの独立した周波数変換。

◆上下のベルト延長調整が簡単に行えます。

◆高速電子キックカウンターを搭載。

コントロールパネル

◆10インチの大画面を採用し、簡単かつ直感的な操作が可能です。

◆多言語対応可能です。

◆メモリー機能とリモコン(オプション)。

コンベア

◆自動モードでは、ボックス間隔を設定し、ベルト速度とホスト速度が比例関係にあり、光電がボックスを検出するとベルトが移動します。

◆手動モードではベルトは一定速度で移動し、ホスト速度の影響を受けません。

◆圧力部分は空気圧プレスを採用しており、圧力制御はより正確であり、製品の接着効果はより保証されています。
